OEM produkty

OEM produkty jsou "výrobky pro použití v jiných výrobcích".

Obecně se jedná o konstrukční skupiny s vlastní specializovanou funkcionalitou, které jsou používány jako stavební prvky v dalších konstrukcích a zařízeních. Jde tedy o obdobné prvky, jakými jsou v klasickém strojírenství ložiska, pohonné jednotky a převodovky, pneumatické komponenty a mnohé další.

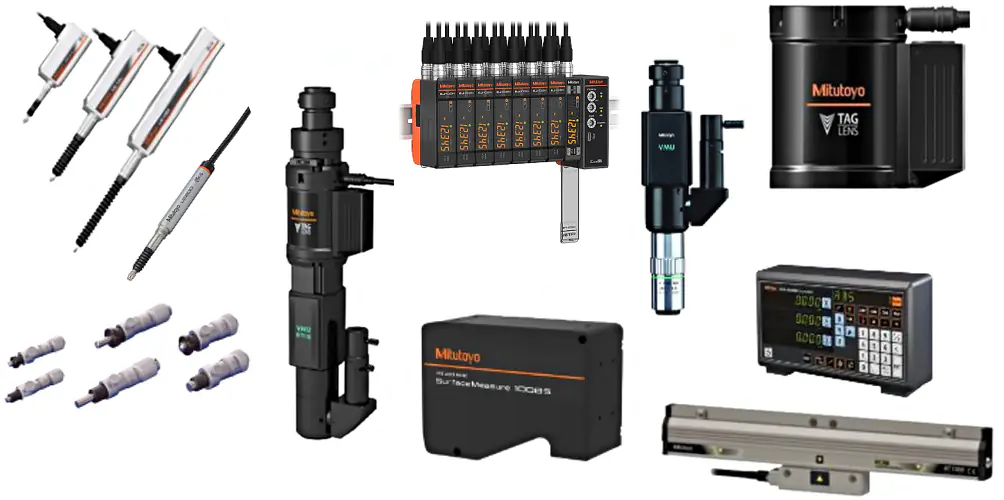

Produktové skupiny

● objektivy a mikroskopové díly

● TAGLENS

● WLI (White Light Interference) objektivy a měřící jednotky

● kontaktní snímače (lineární snímače LG, LITEMATIC)

● bezkontaktní snímače (laserový mikrometr LSM, laserový profilový snímač SM)

● mikrometrické hlavice MH (klasické, digitální, precizní vřetena, ...)

● lineární pravítka (DRO, NC, inkrementální, ABSOLUTE, ...)

Objektivy a mikroskopové díly

Mitutoyo je výrobcem velice kvalitních mikroskopových objektivů charakteristických mj. velkou pracovní vzdáleností, která je požadovaným a často zásadním faktorem použití v technických odvětvích. Objektivy jsou vyráběny v několika třídách dle účelu použití:

● APO pro viditelné spektrum

● APO NIR pro viditelné spektrum blízkou infračervenou oblast (do 1800 nm)

● APO NUV pro viditelné spektrum blízkou ultrafialovou oblast (od 355 nm)

● UV pro ultrafialovou oblast (266 nm a 550 nm)

● objektivy pro technickou mikroskopii a měřící zařízení a další speciální objektivy

Uvedené objektivy jsou mj. používány v řadě výzkumných pracovišť v oblasti laserového výzkumu. Zde nejsou použity jako objektivy pro pozorování ale jsou určeny pro soustředění laserového svazku.

Kromě samotných objektivů je k dispozici celé spektrum příslušenství, zejména mikroskopových jednotek, pro stavbu specializovaných optických skupin používaných v technických zařízeních, například při výrobě displejů, adjustaci polovodičových komponent laserem, polovodičové litografii (nastavování soutisku masek) a mnohých dalších.

Článek o praktickém použití uvedených komponent najdete zde: Úvod do video mikroskopových jednotek .

PDF prospekt: MICROSOPE UNITS AND OBJECTIVES (MITUTOYO)

TAGLENS

TAGLENS je optický systém s proměnlivou akusticky buzenou kapalnou čočkou, jehož použití na optických systémech dovoluje získat obraz se zhruba dvacetinásobně vyšší hloubkou ostrosti než u standardního systému bez použití TAGLENS. Díky vysoké frekvenci přeostřování (nad 20 kHz) je systém vhodný i pro přímé pozorování pohybujících se objektů.

Rozšiřující systém TAGLENS se skládá ze samotné optické jednotky, budiče jednotky a případně dalšího volitelného příslušenství (zdroj pulzního světla aj.). Nezbytné je ovšem mít i základní optikou sestavu s objektivem, optickým tělem a kamerou.

Optické systémy s použitím TAGLENS lze použít k přímému pozorování nebo spolu se SW systémy pro analýzu obrazu. V takovém případě se TAGLENS většinou používá k automatické inspekci, zjišťování povrchových vad na členitých a zakřivených výrobcích. K dispozici bude i SW s detekcí vad s použitím prvků umělé inteligence.

WLI

Základem pozorování WLI (White Light Interference) jsou speciální WLI objektivy s vestavěným zrcátkem, v nichž dochází k interferenci vyzařovaného a odraženého světla. Díky dalšímu počítačovému zpracování obrazu s interferenčními čarami je možné na klasickém 2D obrazu vytvořit i výškovou mapu a tím dosáhnout skutečného 3D zobrazení s možností zjišťování rozměrů ve všech třech osách.

Více o WLI objektivech a jednotkách naleznete zde .

Kontaktní snímače

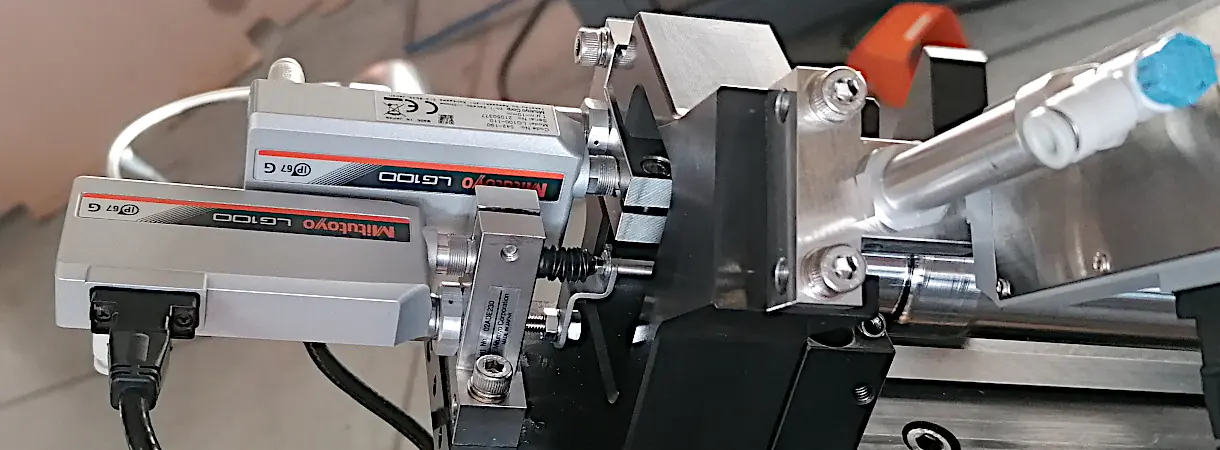

Nová úspěšná řada lineárních snímačů LG100/ / LG200 s příslušenstvím je charakteristická rozlišením až 0,1 µm s vynikajícími parametry životnosti (~15 mil. cyklů díky valivému uložení vřetena) a odolnosti vůči vlivům prostředí (IP67G). Celý ekosystém příslušenství umožňuje modulární montáž na DIN lištu a nabízí široké možnosti připojení na spolupracující systémy (VCP over USB, CC-link, ProfiNet, EthernetIP, EtherCAT a další.).

O lineárních snímačích jsme publikovali řadu specializovaných článků včetně aplikačních příkladů a návodů .

LITEMATIC VL-50 je vysoce přesný přístroj s motoricky ovládaným měřícím vřetenem s extrémně malou měřící silou (0,01 N) a rozlišení 0,01 µm. Existuje i v konzolovém provedení se samostatnou řídící jednotkou pro možnou zástavbu do měřících přípravků, linky atd. Díky přesnosti a rozlišení se používá se při měření tenkých fólií (rozvíjející se obor Battery Production), výrobků citlivých na sílu dotyku a v podobných aplikacích.

Motorizovaný mikrometr je měřící komplet s vysoce přesným nebo jiný mikrometrem pro robotizované měření. Jedná se o standardní mikrometr v přípravku, jehož vřeteno je ovládáno motorem a kontrolérem. Výhodou řešení je použití standardního měřidla a následný standardní proces kalibrace (ověřování přesnosti). příklad použití takového mikrometru v automatizované lince je zde .

Bezkontaktní snímače

Od roku 2024 je k dispozici nová řada laserové mikrometrů LSM (Laser Scan Micrometer). Jedná se o jsou bezkontaktní snímače s procházejícím optickým svazkem o rozsahu 2 a 30 mm, s přesností měření pod 1 µm (dle rozsahu) a rychlostí měření kolem 3000 vzorků/sec. Jsou mimořádné vhodné pro kontinuální procesy (tažní drátů a vláken, díly na dopravníkových pásech, ...), rychlá měření a měření s požadavkem na bezkontaktní způsob.

Ve shodě s lineárními snímači mají modulovou koncepci s montáží na DIN lištu a rozšířenou konektivitou (VCP over USB, CC-link, ProfiNet, EthernetIP, EtherCAT a další.)

Podrobný popis včetně ukázky programu jednoduché aplikace je uveden zde (díl 1) a zde (díl 2 + video) .

SurfaceMeasure SM-1008 (553-100) je liniový optický snímač s 3D triangulací a šířkou snímání 80 mm. Jedná se o vylepšenou verzi (optiky Mitutoyo) snímače Gocator 2530 firmy LMI . Je určený pro automatizované měření a třídění na výrobních linkách a v podobných aplikacích s pohybujícími se díly. Uvedená jednotka se vyznačuje vysokou přesností a rychlostí snímaní. Aplikační SW běží přímo v přístroji a proto je jednotka snadno integrovatelná do výrobních procesů.

Mikrometrické hlavice

Mitutoyo nabízí desítky typů mikrometrických hlavic od miniaturních s průměrem vřetena 2 mm a rozsahem od 1 mm až po hlavice s rozsahem 50 mm. Zásadní vlastností těchto hlavic je skvělá opakovatelnost a velká životnost s garantovaným počtem cyklů při zatížení (!)*.

* POZNÁMKA: mnoho jiných dodavatelů negarantuje počet cyklů, případně tyto cykly musí být BEZ zatížení, tj. přestavování nemá být prováděno v zatíženém stavu.

Mikrometrické hlavice se používají k přesnému a definovanému polohování pohyblivých celků, kde mohou přímo plniti měřící funkce. Digitální hlavice jsou vybaveny možností výstupu dat.

Precizní mikrometrická vřetena jsou "mikrometrické hlavice bez stupnice" a jsou určena pouze jako posuvové díly (motorizovaná vřetena) nebo k zástavbě tam, kde je odměřování řešeno externě.

Lineární pravítka a rotační snímače (enkodéry)

Lineární pravítka se používají k průběžnému měření polohy případně úhlu potočení. Největší a nejžádanější skupinu tvoři absolute NC pravítka a rotační snímače určené k k odměřování a ke spolupráci s typickými řídícími systémy jako Sinumeric a další. K dispozici jsou rozhraní Mitutoyo Ensys, Mitsubichi, FANUC, Siemens, Yaskava nově též BISS (Makino, Mazak, Okuma).

Rozlišení, délka a další parametry jsou závislé na jednotlivých typech. Například otevřené pravítko ST1300 má rozlišení od 1 nm (0,001 µm) při max. délce 4,2 m, případně 10 nm při max. délce 12 m.

Typické použití je na odměřování polohy ve spolupráci s řídícími systémy na osách obráběcích strojů, v polohových mechanismech a dalších.

DŮLEŽITÉ UPOZORNĚNÍ: díky široké možnosti konfigurací nejsou NC pravítka skladem. Vyrábějí se přímo na základě objednávky a požadavků zákazníka pro předem plánované použití, přičemž se předpokládá výrobní série více kusů najednou.

Druhou menší skupinou pravítek jsou tzv. DRO (Digital ReadOut) pravítka a zobrazovače, určená zejména pro dodatečnou digitalizaci obráběcích strojů zpravidla s ručním ovládáním (bez servopohonů), pro výrobu přípravků a podobných.

Podrobnosti o jednotlivých typech lineárních pravítek a jejich použití jsou publikovány zde .
