MiCAT Planner – Historia sukcesu Mitutoyo CTL

Automatyzacja precyzji:

Jak Mitutoyo CTL (Computer Technology Laboratory) zrewolucjonizowało proces tworzenia programów pomiarowych dzięki inteligentnemu oprogramowaniu

Od ponad czterech dekad Mitutoyo CTL (Computer Technology Laboratory) kształtuje cyfrowy fundament globalnych systemów pomiarowych Mitutoyo. Od 1983 roku CTL z siedzibą w Niemczech odpowiada za rozwój światowej klasy oprogramowania metrologicznego, jednak jedno osiągnięcie wyróżnia się jako prawdziwy kamień milowy innowacji: MiCAT Planner.

Punkt zwrotny dla przemysłu: potrzeba automatyzacji

Wraz z przejściem przemysłu wytwórczego z rysunków 2D na modele CAD 3D z PMI zawierające cyfrowe adnotacje dotyczące wymiarów i tolerancji, organizacje stanęły przed nowym wyzwaniem: mimo zaawansowanych danych 3D programy pomiarowe nadal były tworzone konwencjonalnie – powoli, niejednolicie, a do ich tworzenia niezbędni byli doświadczeni specjaliści metrologii.

Petra Brieger, odpowiedzialna za rozwój funkcjonalności systemu MiCAT Planner, ekspertka CTL i członkini zespołu z 14 letnim stażem, jasno opisuje to wyzwanie:
„Klienci dysponowali zaawansowanymi modelami CAD, ale brakowało im szybkiego i niezawodnego sposobu na przekształcenie wszystkich informacji PMI w wysokiej jakości program pomiarowy. MiCAT Planner był naszą odpowiedzią na ten problem występujący w całej branży.”

Potrzeby były oczywiste. Klienci oczekiwali:

skrócenia czasu programowania,
ustandaryzowanych strategii pomiarowych,
wyższej jakości i identyfikowalności pomiarów,
mniejszej zależności od wyspecjalizowanych ekspertów.

We wszystkich sektorach potrzeby były zbliżone, w motoryzacji, lotnictwie, medycynie i wielu innych. MiCAT Planner został zaprojektowany dokładnie z myślą o wymaganiach klientów.

Wizja: od modelu CAD do programu pomiarowego

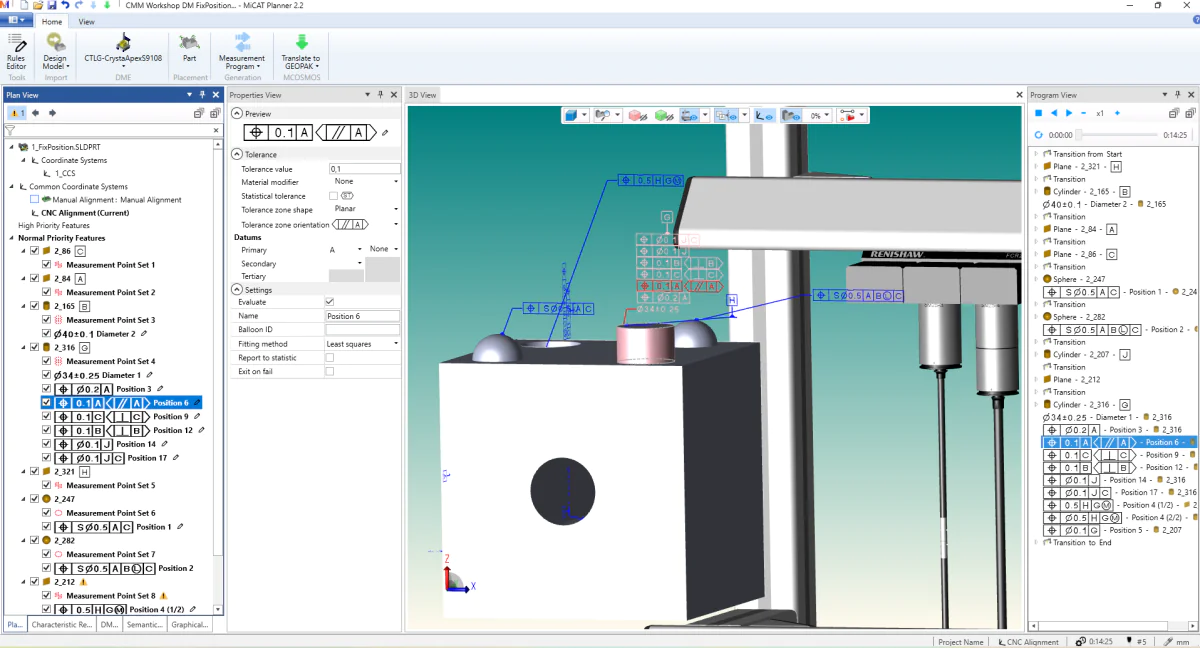

1_Orientation Indicator with program.png

MiCAT Planner interpretuje PMI i tolerancje geometryczne bezpośrednio z modelu CAD, aby automatycznie definiować cechy pomiarowe i strategie

Od samego początku MiCAT Planner miał jeden jasno określony cel: automatycznie, efektywnie i w sposób spójny przekształcać informacje CAD/PMI w kompletny program pomiarowy CNC.

Petra wspomina ambicje stojące za projektem:
„Chcieliśmy wykonać duży krok w kierunku Przemysłu 4.0 i zautomatyzować to, co wcześniej było domeną pracy ekspertów. Dzięki bezpośredniemu osadzeniu wiedzy metrologicznej w oprogramowaniu klienci mogą zaoszczędzić ogromną ilość czasu i uzyskać powtarzalne wyniki.”

Wizja była ambitna. MiCAT Planner miał nie tylko odczytywać i interpretować PMI, lecz także stosować zoptymalizowane reguły, dobierać odpowiednie sondy i narzędzia, generować bezkolizyjne ścieżki oraz tworzyć kompletny, gotowy do uruchomienia program – jeszcze zanim powstał fizyczny detal.

„Nie miał to być jedynie asystent, lecz partner myślący jak ekspert” – potwierdza Petra.

Doskonałość inżynieryjna: rozwój MiCAT Planner

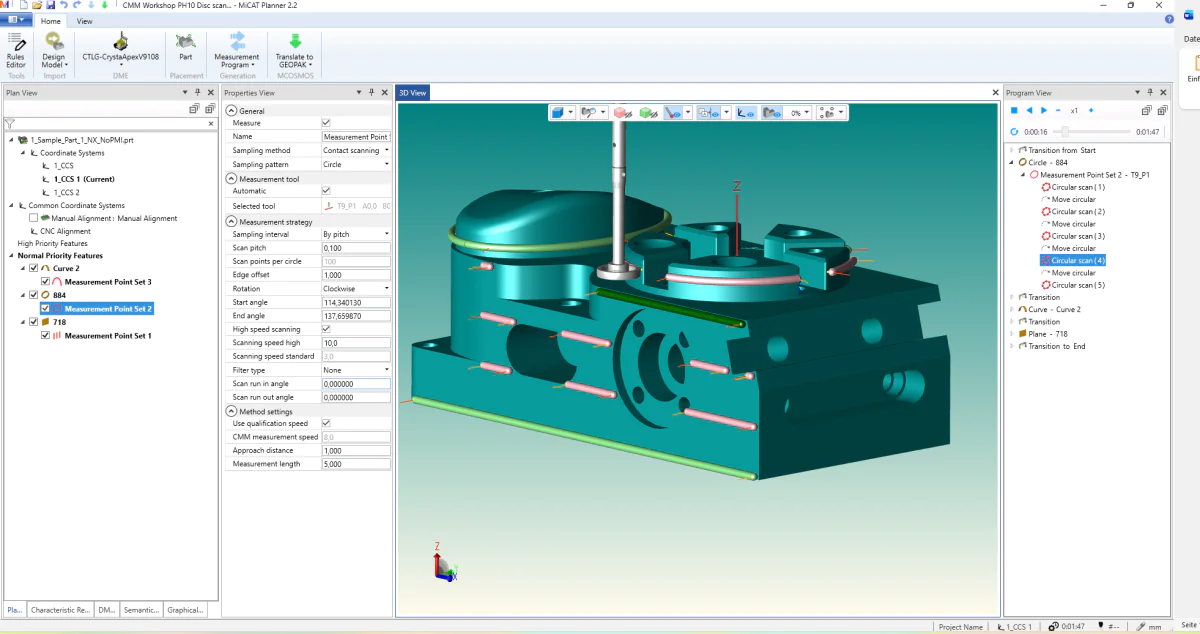

Cyfrowy profil pomiarowy w MiCAT Planner pokazujący automatycznie wygenerowane ścieżki skanowania stykowego i logikę inspekcji opartą na cechach.

Rozwój MiCAT Planner był wynikiem skoordynowanego, globalnego wysiłku. Projekt był prowadzony przez Mitutoyo CTL, przy ścisłym wsparciu zespołów Mitutoyo w Belgii i Stanach Zjednoczonych, z których każdy wnosił wyspecjalizowaną wiedzę, m.in. w zakresie translacji CAD, optymalizacji ścieżek, rozpoznawania cech geometrycznych czy projektowania przepływów pracy w aplikacji.

Petra podkreśla znaczenie współpracy: „To nigdy nie był projekt jednej osoby. Odniósł sukces, ponieważ zespół powstał ponad granicami i strefami czasowymi. Każde wyzwanie rozwiązywaliśmy wspólnie. Poza rozległą wiedzą w zakresie tworzenia oprogramowania nasi inżynierowie wnoszą wieloletnie doświadczenie i głęboką wiedzę metrologiczną, która bezpośrednio kształtuje produkt.”

Praca z różnymi formatami CAD, zewnętrznymi bibliotekami geometrycznymi i bardzo złożoną logiką była wyzwaniem. Zespół musiał stale równoważyć:

szybkość obliczeń i ich dokładność,
rozbudowaną funkcjonalność i łatwość obsługi programu,
zaawansowane przetwarzanie geometrii z uwzględnieniem ograniczeń zewnętrznych.

Dzięki współpracy ekspertów MiCAT Planner stał się niezawodnym oprogramowaniem wspierającym automatyzację pomiarów na całym świecie.

Co wyróżnia MiCAT Planner

MiCAT Planner wyróżnia się połączeniem kilku mocnych stron, rzadko spotykanych razem:

Logika oparta na regułach:

Klienci mogą definiować własne strategie pomiarowe, zapewniając pełną spójność programów między pracownikami, działami i lokalizacjami na całym świecie. Jak wyjaśnia Petra: „Niezależnie od tego, kto uruchomi procedurę, logika stojąca za programem jest zawsze taka sama. Taki poziom standaryzacji jest unikalny.”

Znaczna oszczędność czasu:

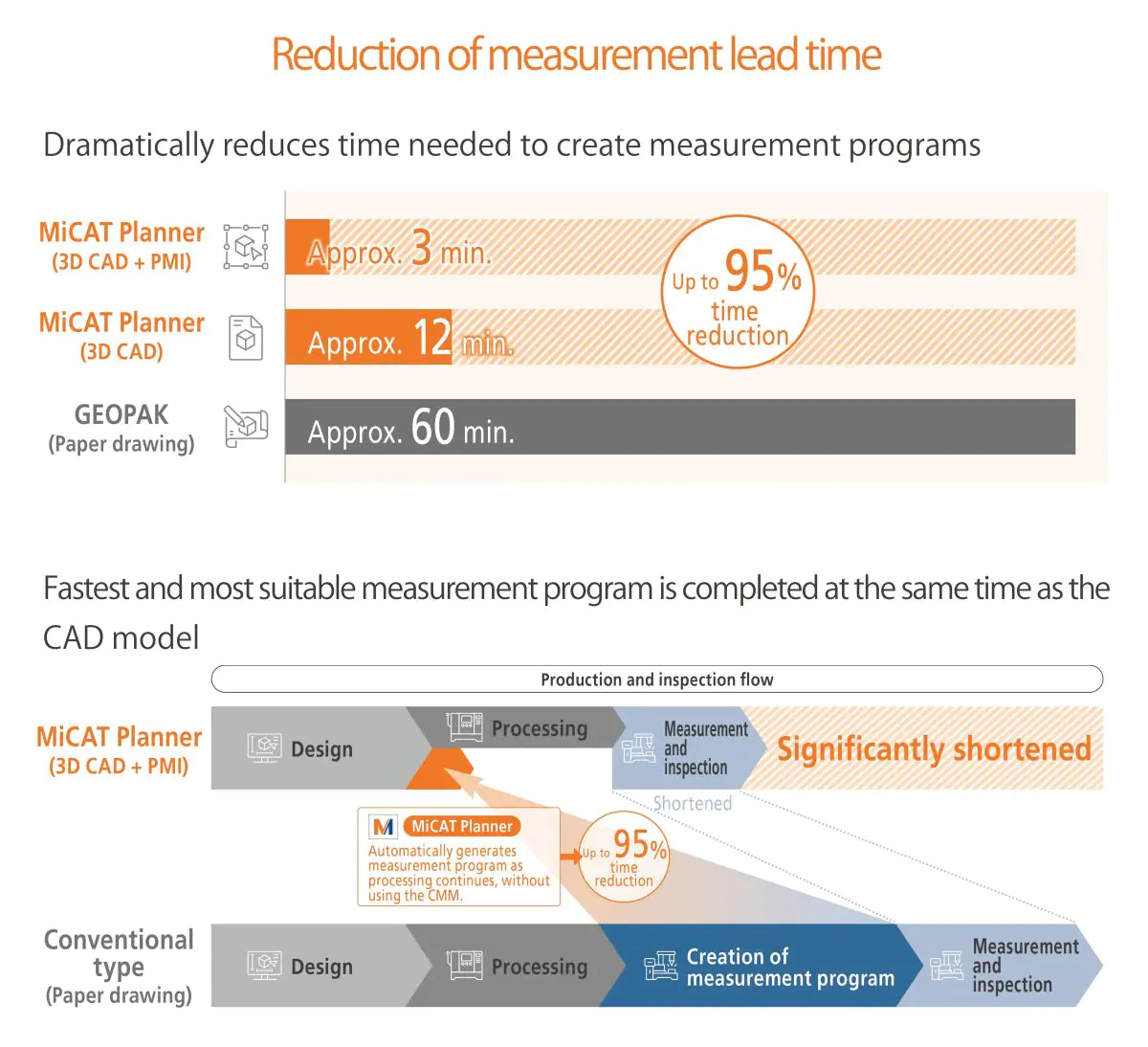

Klienci zgłaszają skrócenie czasu programowania o 80–95%, zwłaszcza w przypadku modeli bogatych w PMI.

Niezawodność i bezpieczeństwo:

Inteligentne planowanie ścieżek i zoptymalizowane zmiany narzędzi zapewniają stabilne, przewidywalne i bezpieczne programy bez ścieżek kolizyjnych.

Łatwość adaptacji:
Dzięki logice opartej na CAD programy można łatwo dostosować do różnych współrzędnościowych maszyn pomiarowych (CMM) lub ich konfiguracji bez konieczności projektowania środowiska od początku. Ponadto, w przypadku powstania nowej rewizji modelu CAD, można ją zastąpić w istniejącym projekcie, zachowując i przenosząc wszystkie ustawienia i strategie na nowy model.

Czynnik wyróżniający Mitutoyo:
Petra podkreśla „Wielu klientów wybiera Mitutoyo właśnie dlatego, że istnieje MiCAT Planner. Daje nam to wyraźną przewagę konkurencyjną.”

Realny wpływ na produkcję

Nawet gdy detale nie są dostępne, programy pomiarowe mogą być bez przeszkód tworzone offline. Wskaźnik wykorzystania CMM może zostać maksymalnie zwiększony.

MiCAT Planner zmienił codzienną pracę zespołów metrologicznych na całym świecie. Zadania, które wcześniej zajmowały godziny lub dni, mogą być teraz realizowane w ciągu kilku minut. Programowanie offline uwalnia maszyny, przyspiesza cykle produkcyjne i czyni metrologię skalowalną, nawet przy ograniczonej dostępności ekspertów.

Inżynierowie aplikacyjni często chwalą stabilność i wydajność oprogramowania. Jak mówi Petra:
„Największą satysfakcję przynosi nam, gdy inżynierowie aplikacji i klienci mówią, że nigdy nie wróciliby do ręcznego programowania.”

Przyszłość MiCAT Planner

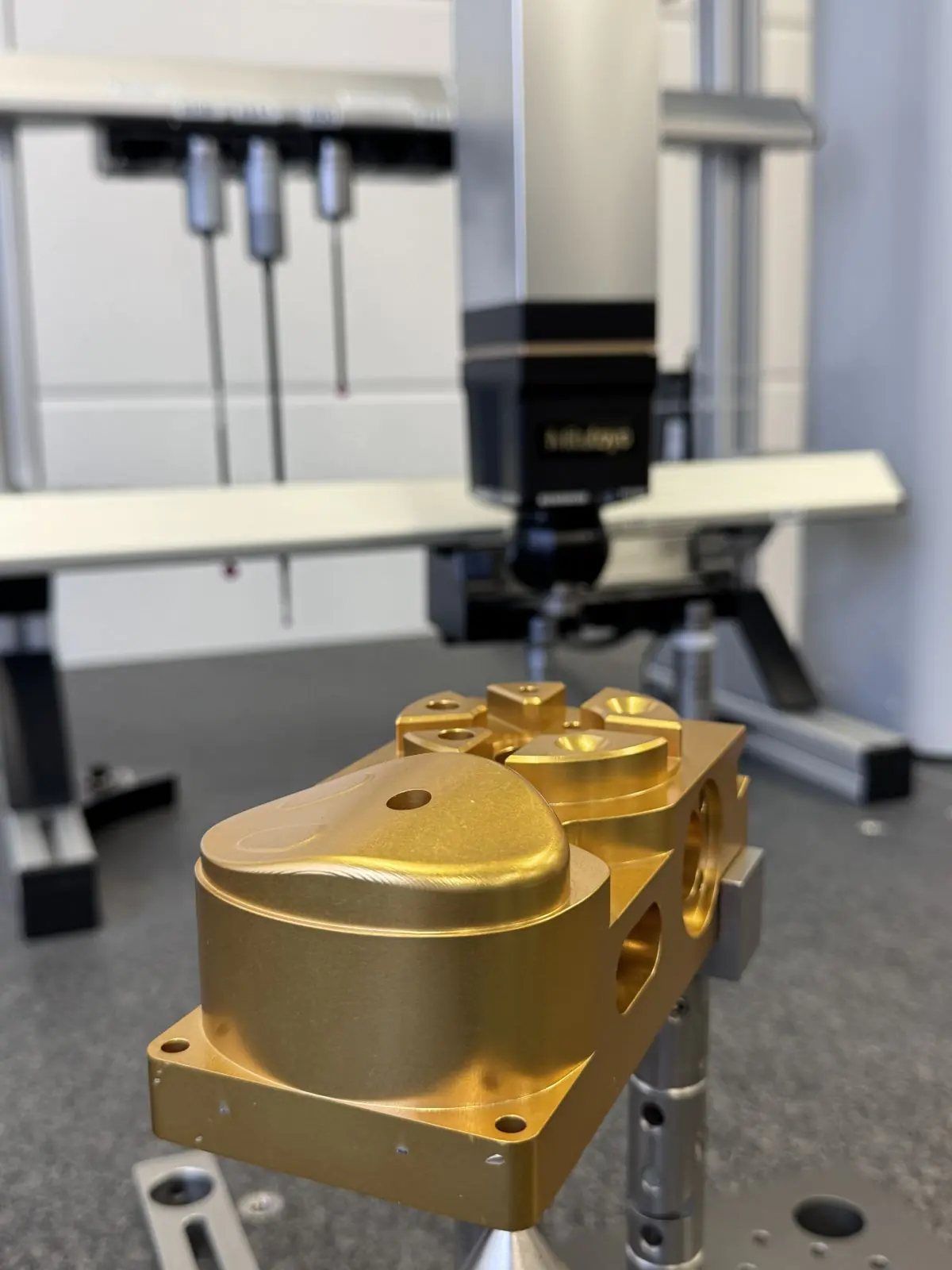

Od planowania cyfrowego do rzeczywistej weryfikacji: obrobiony element przygotowany do inspekcji na CMM.

MiCAT Planner jest początkiem nowej drogi. Petra dostrzega ogromny potencjał w kolejnej generacji zautomatyzowanej metrologii:
„Zbudowaliśmy solidne fundamenty. Teraz możemy zmierzać w kierunku inteligentniejszej automatyzacji: interpretacji danych wspieranej przez AI, adaptacyjnych reguł, integracji z cyfrową produkcją, a nawet procesów działających w pętli zamkniętej.”

Przyszłe kierunki rozwoju mogą obejmować:

podejmowanie decyzji wspierane przez sztuczną inteligencję,
rozwój inteligentnej optymalizacji ścieżek,
spójniejsze przepływy pracy między CAD, CAM i CMM,
zaawansowaną symulację i walidację procesów pomiarowch,
głębszą integrację z narzędziami ekosystemu MiCAT.

MiCAT Planner jest gotowy na kolejną falę Przemysłu 4.0, a CTL będzie nadal aktywnie kształtować jego rozwój.

Podsumowanie

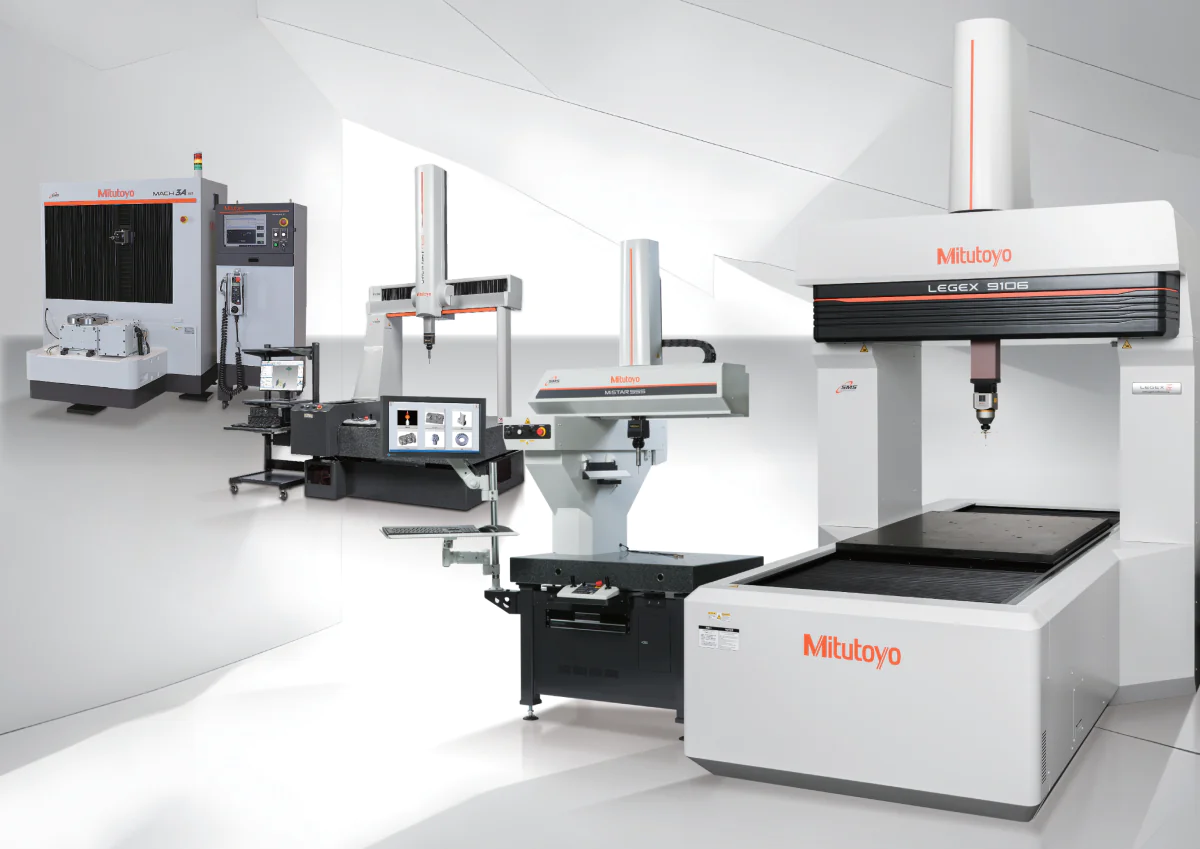

Najnowsza generacja współrzędnościowych maszyn pomiarowych (CMM) firmy Mitutoyo – w tym CMM, Crysta Apex V Plus, MiSTAR i LEGEX – jest w pełni kompatybilna z MiCAT, co umożliwia spójne i zautomatyzowane programowanie pomiarów.

MiCAT Planner to znacznie więcej niż tylko oprogramowanie CAD/CMM. To efekt wizji, innowacji i zespołu głęboko zaangażowanego w precyzję – tych samych wartości, które definiują Mitutoyo CTL od 1983 roku.

Dzięki przywództwu i wiedzy zaangażowanych specjalistów MiCAT Planner stał się rozwiązaniem transformującym branże, w których doskonałość pomiarowa i automatyzacja metrologii mają kluczowe znaczenie.

MiCAT Planner przyspiesza programowanie, standaryzuje strategie pomiarowe, poprawia jakość i umożliwia firmom wejście w przyszłość zautomatyzowanej metrologii. Przede wszystkim jednak reprezentuje wartości, które przyświecają pracy Mitutoyo CTL: ducha zespołu, doskonałość techniczną i odwagę do innowacji.
