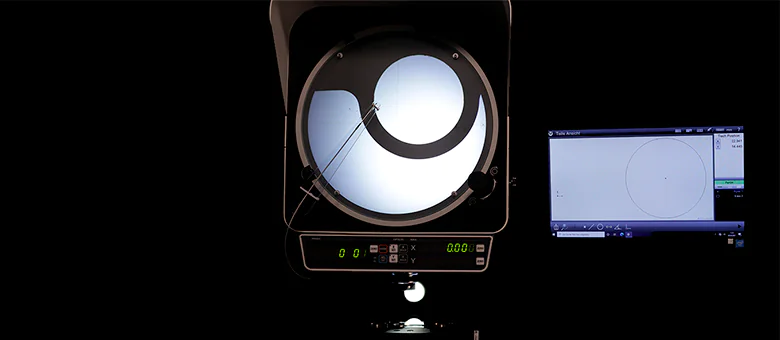

Profilprojektor

PJ-PLUS

Dieser Messprojektor bietet verlässliche Dimensions- und Winkelmessungen auch in raueren Umgebungen, z. B. in Fertigungs- und Verarbeitungslinien, in denen herkömmliche Modelle nicht eingesetzt werden können.


Zuverlässige
Messungen

in der Fertigungsumgebung



Der Profilprojektor kann auch von unerfahrenen Benutzern intuitiv bedient werden und bietet dank seiner LED-Lichtquellen und des lüfterlosen Kühlsystems eine hervorragende Langlebigkeit sowie energiesparende Leistung. Er sorgt für verlässliche Dimensions- und Winkelmessungen auch in raueren Umgebungen, z. B. in Fertigungs- und Verarbeitungslinien, in denen herkömmliche Modelle nicht eingesetzt werden können.



Höhere Langlebigkeit


Im Vergleich zum herkömmlichen Modell weisen die LED-Lichtquellen eine um ca. 50 % geringere Abnahme der Beleuchtungsstärke auf. Der PJ-PLUS behält eine hohe optische Leistung bei, denn das Eindringen von Ölnebel oder Dunst in das Messgerät wird selbst in rauen Einsatzumgebungen von Verarbeitungslinien verhindert. Das Gerät weist daher eine hervorragende Langlebigkeit auf und erfordert eine weniger häufige Wartung, was wiederum zu geringeren Wartungskosten führt.



Dies reduziert wiederum die Menge von am Innenspiegel, Objektiv und an der Lichtquelle anhaftendem Öl und Staub erheblich.



Hinweis: Die Reinigung der Außenflächen des Objektivs, des Messtischglases usw. ist einfach und unkompliziert.

Beleuchtung

PRE 1540 (2) PROFILE PROJECTORS PJ-PV-PH-SERIES_PRINT5.jpg

Stufenlose Beleuchtungsstärkeneinstellung



Die herkömmliche 2-Stufen-Beleuchtungseinstellung wurde auf einen stufenlosen Steuerungsmechanismus umgestellt, sodass die Beleuchtungsstärke präzise an die Oberflächenstruktur und die Farbe des jeweiligen Werkstücks angepasst werden kann.



LED-Ringlicht für PJ-PLUS (Sonderzubehör)



LED-Licht kann den Kontrast von projizierten Werkstückbildern und die Schärfe der Betrachtung verbessern. Das projizierte Bild kann somit bei hoher Farbreproduzierbarkeit und geringem Stromverbrauch untersucht werden: nur 17,4 W bei einer langen Lebensdauer von ca. 30.000 Stunden.



PRE 1540 (2) PROFILE PROJECTORS PJ-PV-PH-SERIES_PRINT6.jpg

LED (weiß)



Bei Verwendung einer Halogenlampe ändert sich die Farbtemperatur in Abhängigkeit von der Beleuchtungsstärke erheblich. Bei Einsatz einer LED-Lichtquelle ist das Ausmaß dieser Veränderung geringer, sodass das Aussehen des Bilds wesentlich weniger variiert, wenn die LED-Lichtstärke angepasst wird. Außerdem ist das unter Einsatz einer LED-Lichtquelle projizierte Bild schärfer und schont die Augen des Bedieners, was zu weniger Ermüdungserscheinungen und damit zu höherer Prüf- und Messeffizienz beiträgt.



Einfach ablesbare Digitalanzeige



Die digitale Anzeige (X-, Y-Achse und Winkel), die standardmäßig in alle Modelle integriert ist, beinhaltet extraleuchtstarke LEDs und eine Großschriftanzeige, um auch in schwierigen Einsatzumgebungen hohe Sichtbarkeit zu gewährleisten. Neben Nullstellung und Richtungsänderung verfügt die Datenausgabefunktion der Anzeige über eine äußerst vielseitige RS-232C-Schnittstelle.



Auflösung: 0,001 mm/0,0001 Zoll

PJ-PLUS IM DETAIL

Technische Daten
Bestell-Nr. 172-502*
Kompatibles Modell PJ-PLUS (Objektiv 10X und 20X)
Lichtquelle weißes LED-Licht
Leistungsaufnahme 12 V/17,4 W
LED-Lebensdauer (Richtwert) 30.000 Stunden
